Calculando fusível e bitola de cabo de força
texto produzido por Marcelo S. Motitsuki
Todos os direitos autorais reservados
AutoSom.net http://autosom.net

  • - Selecione a Classe do Amplificador : ( A maioria dos amplificadores é de classe AB )
  • - Selecione o comprimento do cabo de força : metros.

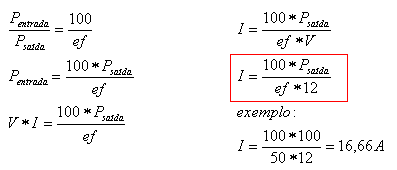

    • Abaixo a fórmula detalhada, onde:
      I = corrente em Ampéres (A)
      P = potência em watts RMS
      ef = eficiência em %

      (28/12/2005 correção da fórmula acima, onde estava sendo multiplicada pela eficiência enquanto que o correto é dividir pela eficiência)
      No exemplo acima, fizemos as contas utilizando 100Watts num amplificador com eficiência de 50%. O que resultou em 16,66 Ampéres sendo consumidos pelo amplificador. Portanto que atravessam o cabo de alimentação do amplificador.
    • O porta fusível deve estar a pelo menos 30 cm da bateria
    • Caso utilize mais de um amplificador, cada um deve ter um fusível perto que suporte a corrente de cada amplificador. E perto da bateria, um outro fusível que suporte a soma das correntes dos amplificadores.
    • A bitola do cabo foi obtido a partir da seguinte tabela.
